レクサス　LS 600h ナビゲーション取り付け

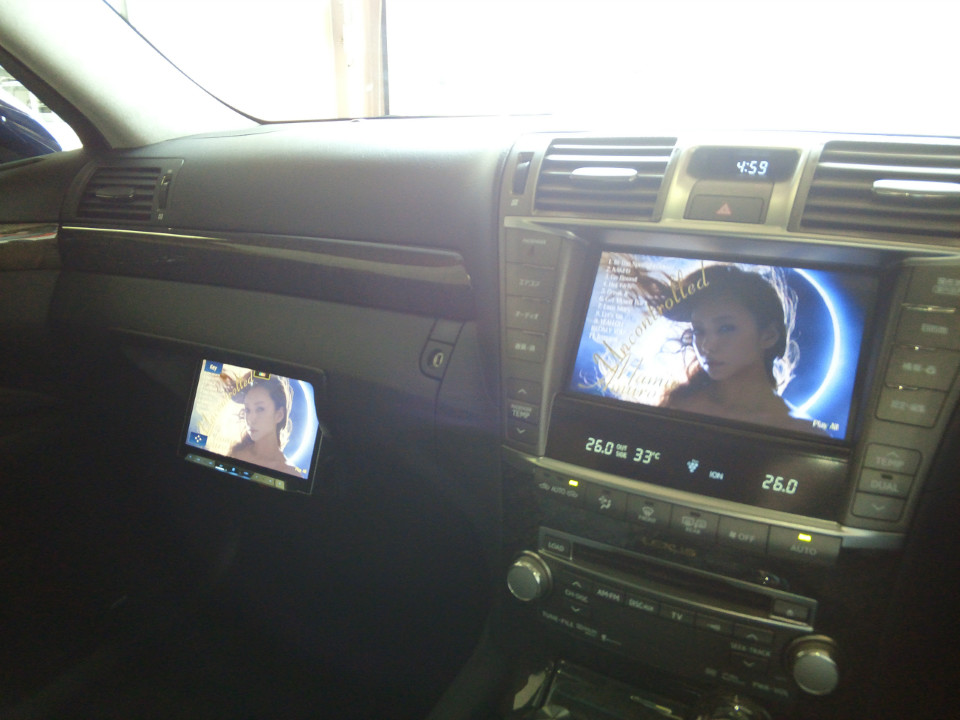

LS 600h は純正でナビゲーションが取り付けられているのですが、社外ナビが取り付けたいとのご要望で、グローブボックス部分を加工してサイバーナビの８インチモデルを取り付けさせていただきました。

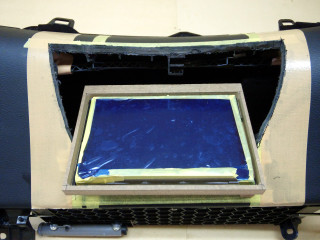

グローブボックスの加工は、取付を行うためにまずグローブボックスをカットしてナビゲーションを取り付け、隙間が空いてしまうのでその隙間をMDFとパテを使い化粧パネルを製作しました。

ナビゲーションを追加して取り付けたのでメインユニットが２つになってしまうので、音声の出し方をどうするのかは少し考えるところなのですが、今回はサイバーナビをメインとして、純正ユニットの信号を外部入力でサイバーナビに入力し、サイバーナビの内臓アンプで鳴らすシステムとしています。

スピーカーは純正スピーカーを使用したのですが、レクサスのほとんどの車種が専用の外部アンプが取り付けられていて、そのアンプ部分で各スピーカーへの信号をハイパス、ローパスを使い再生帯域を別けて各スピーカーに信号が送られているのでパッシブネットワークが付属していません。

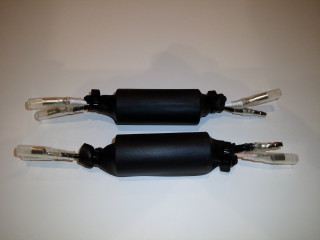

ですので、簡易でパッシブネットワークを製作し、取り付けて鳴らすようにしています。

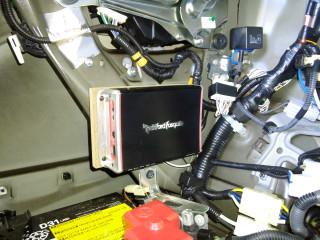

その他に、純正のサブウーファーを鳴らすアンプがサイバーナビ内に無いので、トランクの見えないところに外部アンプを追加し、純正サブウーファーを鳴らすようにしました。
